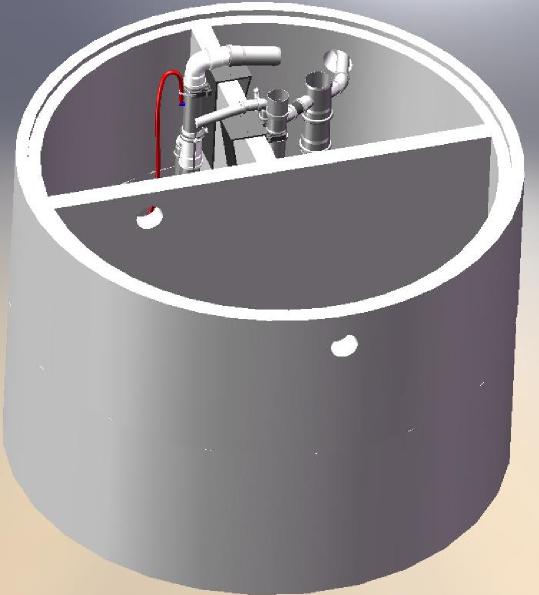

SOLIDO® KitNachrüstsatz für vollbiologische SBR — Kleinkläranlagen

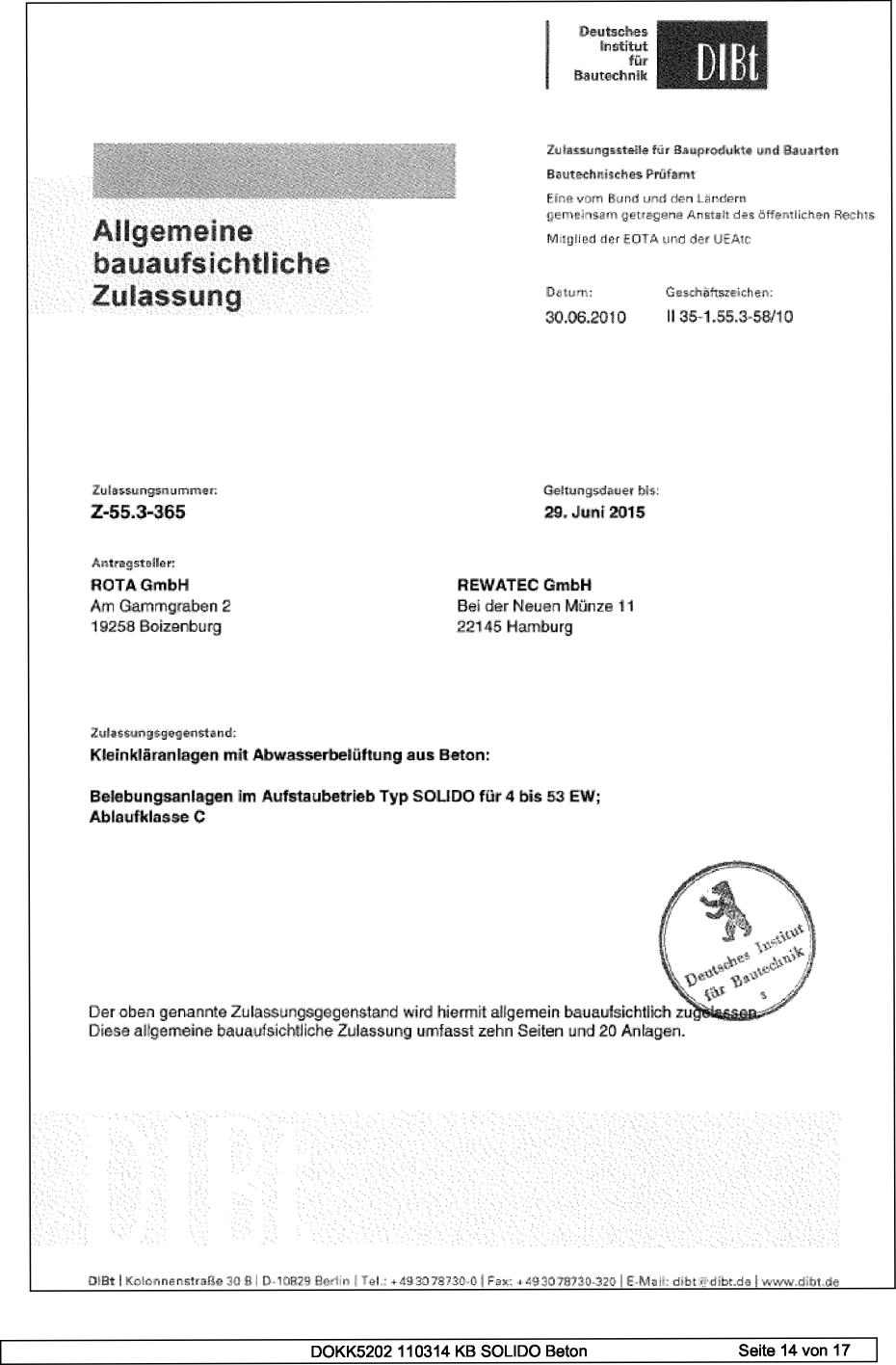

1. Kurzbeschreibung Allgemeines Der SBR-Nachrüstsatz SOLIDO arbeitet nach dem Belebtschlammverfahren im Aufstaubetrieb (engl.: SBR „Sequenzing Batch Reactor"). Er wird in mehreren Varianten für 2 — 50 Einwohner angeboten. Zulassungen Allgemeine bauaufsichtliche Zulassungen Z-55.3-365, -364 und -363 vom Deutschen Institut für Bautechnik (DIBt) für die Ablaufklassen C, N und D Reinigungsklasse SOLIDO erfüllt die Reinigungsklassen C, N und D (Kohlen- und Stickstoffabbau sowie zusätzlich Denitrifikation) und ist maximal in der Lage folgende Anforderungen an die Qualität des ablaufenden gereinigten Abwassers einzuhalten: BSB5: 5 20 mg/I aus einer Stichprobe, homogenisiert CSB: s 90 mg/I aus einer Stichprobe, homogenisiert NH4-N: 5 10 mg/I aus einer 24 h-Mischprobe, filtriert Nanorg: 5 25 mg/I aus einer 24 h-Mischprobe, filtriert Fertigung SOLIDO wird hergestellt durch die ROTA GmbH, Am Gammgraben 2, 19258 Boizenburg. Garantie 3 Jahre Werksgarantie für die elektrischen Teile wie Belüfter, Pumpen und Steuerung, bei Inbetriebnahme und Wartung durch einen von REWATEC autorisierten Fachbetrieb. Funktionsweise SOLIDO hat immer zwei getrennte Kammern. Die erste dient als Schlammspeicher und Puffer, in der zweiten findet der Reinigungsprozess statt. Das SBR-Klärsystem SOLIDO sorgt dort mittels eines Rohrbelüfters für die Sauerstoffversorgung der Mikroorganismen. Diese verwandeln die Inhaltsstoffe im Abwasser in absetzbaren Belebtschlamm. Der entstehende Überschussschlamm wird während der Behandlung in die erste Kammer zurückgepumpt. Die Reinigung erfolgt chargenweise in Zyklen von jeweils 6 Std. und wird von einer speicherprogrammierbaren Steuerung geregelt. Die patentierte Bauweise der Druckluftheber ermöglicht es, Rückspülungen vor jeder Betätigung durchzuführen. Der Abtrieb von Belebtschlamm aus dem SBR-Reaktor wird dadurch erheblich reduziert bzw. ein Verstopfen des Beschickungs-Hebers wirksam vermieden. Energieverbrauch Das SBR-Klärsystem SOLIDO besitzt einen Verdichter mit einer elektrischen Leistung zwischen 39 und 210 Watt (ja nach Anlagengröße), zwei Magnetventile, eine Steuerung sowie optional einen Schwimmerschalter (SOLIDO Sensor). Aufgrund der effizienten Ausnutzung der Druckluft liegt der Energieverbrauch je nach gewünschter Abbauleistung und tatsächlicher Auslastung bei nur ca. 50 kWh pro Einwohner und Jahr für die Ablaufklasse C. Das entspricht einem Kostenaufwand von 13,50 € pro EW und Jahr (bei einem Strompreis von 0,27 €/kWh). Sparbetrieb (bei Version SOLIDO Sensor mit Schwimmerschalter) Wenn über einen gewissen Zeitraum kein Abwasserzufluss stattfindet, wird automatisch die Belüftungszeit reduziert. Durch diesen Sparbetrieb werden die Mikroorganismen auch während Urlaubszeiten am Leben erhalten. Gleichzeitig wird Energie gespart. Wartung und Probenahme Gemäß DIBt-Zulassung muss die Kleinkläranlage SOLIDO 2-mal pro Jahr gewartet werden. Im Rahmen der Wartung wird der Zeitpunkt der Schlammabfuhr aus der ersten Kammer festgelegt. Diese erfolgt je nach Auslastung und Baureihe alle 6 — 24 Monate. Die Probenahme erfolgt durch die Entnahme des Inhalts aus dem integrierten Probenahme-Behälter. Dieser wird jeweils bei Klarwasserabzug alle 6 Std. ausgetauscht, so dass jederzeit eine aktuelle Probe vorliegt. Montagehinweise Das SBR-Klärsystem SOLIDO wird mit Hilfe eines steckerfertigen Kabels (15 m oder 30 m Länge) mit der Anlagensteuerung verbunden. Dafür sollte ein Kabelschutzrohr (DN50 — DN100) vorgesehen werden. Das Steuergerät wird netzseitig in eine mit einem separaten FI-Schutzschalter (30mA) abgesicherte Steckdose eingesteckt, die über einen funktionierenden PE-Leiter verfügen muss. Weitergehende Informationen zum Einbau entnehmen Sie bitte Kapitel 8 und der Technischen Dokumentation SOLIDO. Betreiberpflichten Neben allgemeinen Sorgfaltspflichten wie der Vermeidung der Einleitung unsachgemäßer Stoffe wie z.B. Chemikalien und sonstiger Störstoffe, hat der Betreiber sicherzustellen, dass sich die Anlage in Betrieb befindet. Monatlich sind Sichtkontrollen durchzuführen und im Betriebstagebuch zu vermerken. Die Laufzeiten der Anlage werden automatisch in das Betriebstagebuch der Steuerung gespeichert. Zusätzlich ist aber das Führen eines schriftlichen Betriebstagebuches durch die Wasserbehörden vorgeschrieben! Genehmigung Voraussetzung für den Betrieb einer Kleinkläranlage ist die Erteilung einer wasserrechtlichen Erlaubnis durch die untere Wasserbehörde sowie die Abnahme / Inbetriebnahme durch einen Fachbetrieb. Die Technik-Kapsel - der Clou des SOLID° Neben allgemeinen Sorgfaltspflichten wie der Vermeidung der Einleitung unsachgemäßer Stoffe wie z.B. Chemikalien und sonstiger Störstoffe, hat der Betreiber sicherzustellen, dass sich die Anlage in Betrieb befindet. Monatlich sind Sichtkontrollen durchzuführen und im Betriebstagebuch zu vermerken. Die Laufzeiten der Anlage werden automatisch in das Betriebstagebuch der Steuerung gespeichert. Zusätzlich ist aber das Führen eines schriftlichen Betriebstagebuches durch die Wasserbehörden vorgeschrieben! Genehmigung Voraussetzung für den Betrieb einer Kleinkläranlage ist die Erteilung einer wasserrechtlichen Erlaubnis durch die untere Wasserbehörde sowie die Abnahme / Inbetriebnahme durch einen Fachbetrieb. 2. Produkteigenschaften SOLIDO leise keine Geräusche im Haus durch integrierte Technik-Kapsel montagefreundlich nur ein steckerfertiges Kabel zwischen Tank und Steuerung zu verlegen, keine umständliche Verlegung von Schlauchpaketen notwendig betriebssicher patentierte Druckluft-Heber mit Rückspülfunktion vermeiden Belebtschlammabtrieb; dadurch deutlich optimierte Ablaufwerte zuverlässiges, vielfach bewährtes Steuergerät mit integriertem Betriebstagebuch + Urlaubsfunktion einfach integrierte Probenahme-Behälter, kein separater Probenahmeschacht nötig sparsam geringer Energieverbrauch von nur ca. 50 kWh/EW*a durch effiziente Druckluftausnutzung und angepasste Belüftung (nur 13,50 € pro EW jährlich*) · Flüsterleise im Betrieb · Einfache Montage · Hochqualitative Komponenten Hervorragendes Preis-Leistungsverhältnis. 9. Übereinstimmungserklärung für Nachrüstung SOLIDO in Beton Diese Übereinstimmungserklärung ist durch die einbauende Fachfirma auszustellen (kopieren) und dem Betreiber auszuhändigen. Hiermit wird bestätigt, dass die nachgerüstete Kleinkläranlage (Nachrüsttyp SOLIDO, Nutzer, Ort) entsprechend der Bestimmungen der allgemeinen bauaufsichtlichen Zulassungen Z-55.3-365, -364, -363 eingebaut wurde. Die vorhandenen Behälter wurden entsprechend der Einbauanleitung mit einem SOLIDO- Kläraggregat nachgerüstet. Die Vollständigkeit der montierten Anlage und die korrekte Anordnung der Anlagenteile einschließlich der Einbauteile gemäß Abschnitt 3.4 und 3.5 der bauaufsichtlichen Zulassung werden hiermit bestätigt. Die Kapitel 2.3.2, 3.4 und 3.5 der bauaufsichtlichen Zulassung wurden beachtet. Umfang der durchgeführten Kontrollen: JA NEIN · ORDNUNGSGEMÄßER ZUSTAND DER VORHANDENEN MEHRKAMMERGRUBE? (STANDSICHERHEIT) · EINBAU KOMPLETT UND GEMÄß DER EINBAUANLEITUNG DES HERSTELLERS? · ÄNDERUNGEN AN DER MEHRKAMMERGRUBE ENTSPRECHEND DER BAUAUFSICHTLICHEN ZULASSUNG? · HÖHE HRMAX GRÖßER ALS 1 METER? · DER WERT VON HRmiN BETRÄGT MINDESTENS 213 DES WERTES VON HRmAx? · DIE WERTE FÜR VSIST VSPisT , VRMIN, VRmAx ENTSPRECHEN MINDESTENS DEN WERTEN DER BAUAUFSICHTLICHEN ZULASSUNG? (SOLLWERTE SIEHE IN DER ZULASSUNG) · PRÜFUNG DER WASSERDICHTHEIT NACH DEM EIN- BZW. UMBAU (NACHRÜSTUNG) ENTSPRECHEND KAP. 3.5 DER ZULASSUNG DURCHGEFÜHRT UND BESTANDEN? Diese Übereinstimmungserklärung samt den zugehörigen Dokumenten ist mindestens 5 Jahre beim Betreiber der Anlage aufzubewahren! 10. DIBt-Zulassung (Deckblatt für Ablaufklasse C; N und D auf Anfrage)
Hier die Palette unserer Angebote auf einen Blick: SBR Pumpen Kleinkläranlage für PE Kunststoff oder Betonklärgrube SBR Komplett Pumpen Kleinkläranlage zusammen mit PE Kunststoff Klärgrube SBR Druckluft Hauskläranlage für den Einsatz in Beton- oder Kunststoffklärgruben. SBR Komplett Druckluft Kleinkläranlage zusammen mit Kunststoff Klärgrube Klärbehältern SBR SKS Schlammkompostierung in Kleinkläranlage Betonklärgrube Kunststoff Klärgrube SBR Druckluft Kleinkläranlage mit abgeschlossener Technikkapsel und PE-Kunststoff-Klärgrube Wirbelschwebebett Hauskläranlage für Einbau in Beton-Klärgrube oder Kunststoff-Klärgrube Tauchkörper Hauskläranlage in Beton Klärgrube oder Kunststoff Klärgrube Festbett-Kläranlage in Beton-Klärgrube oder Kunststoff-Klärgrube Klärteich Abwasserteich Teich-Kläranlage Biologische Klärschlamm-Entsorgung Stromlose Kleinkläranlage in Kunststoff-Klärgrube Kunststoffklärgrube als 2 oder 3 Kammer Ausfaulgrube Abflusslose Abwasser Sammelgrube in allen Größen und Formen Zweikammer Beton Klärgruben für SBR Kleinkläranlagen Dreikammer Beton Klärgrube Ausfaulgrube Verrieselung Versickerung als Abwasserentsorgung in den Untergrund für Kläranlagen Verrieselungs-Schacht Versickerungs-Schacht Sickerschacht für Kleinkläranlagen Pumpen, Tauchpumpe Schmutzwasserpumpe Fäkalpumpe Abwasserpumpe Verdichter / Kompressoren LP80, LP120, für SBR-Kläranlagen Sanierung Kleinkläranlagen, Betonklärgruben, Abwasserleitungen Dichtheitsprüfung für Kläranlagen Abwasseranlagen Klärgruben Abwasserleitungen Sanierung von Kleinkläranlagen Abwasserleitungen Klärgruben Haus-Abflussleitungen
Klärschlammentsorgung der Klärgruben und kein Ende? KLÄR-KONTOR-NORD hat Erfolge auf dem Weg zu einer natürlichen Klärschlammtilgung in Klärgruben. Zum leidwesen der Hausbesitzer im ländlichen raum, werden bei der Regelabfuhr alle 2 Jahre und bei der Bedarfsabfuhr, nach einer Kontrolle der Klärschlammhöhe, die Klärgruben zu allem Überfluss undfür nicht gerade wenig Geld, entschlammt. Warum dringenGemeinden, Städte, Kreise und Zweckverbände darauf so intensiev und kostenträchtig zu entschlammen. Es begann schon in den sechziger Jahren und endete in den Neunzigern. Die Komunalen Kläranlagen wurden viel zu groß geplant und gebaut. Das liegt an den ausgezeichneten Verdienstmöglichkeiten von Planern, Baufirmen und komunalen Vertretern (Zweckverbänden) Die komunalen Kläranlagen waren nicht selten zehnmal größer gebaut wie der tatsächliche Bedarf. Zu Hohe Kapazitäten, was machen? Und da kam der Klärschlamm aus Kleinkläranlagen gerade recht. Die komunalen Kläranlagen begannen, jedenfalls teilweise, und das nur auf Grund des Klärschlammes aus den Kleinkläranlagen, wieder rentabler zu arbeiten. Diese ständige Entschlammung dient selbstverständlich nicht dazu, die natürliche Ausfaulung des Klärschlammes in den Klärgruben zu unterstützen. Die "Biologie" in der Klärgrube bricht nach jeder Entschlammung zusammen. Bevor sich das natürliche Gleichgewicht in der Klärgrube wieder hergestellt hat, vergeht meist ein viertel Jahr. Zu merken ist das an dem langsam zurückgehenden Gestank. Auch mit dem direkten Auffüllen der Klärgrube nach der Entschlammung mit klarem Wasser, wird die Situation der "Biologie" in der Klärgrube kaum besser. Aus gutem Grund hat KLÄR-KONTOR-NORD seit 2010 Versuche gestartet, die Klärgrubenentschlammung sinnvoller und Kostengünstiger zu lösen. Für die Zukunft plant KKN, dass es keine Entschlammung von Klärgruben mehr geben soll. Nur, wie ist es im Moment noch? Alle Jahre wieder steht der Klärschlammentsorger mit seinem Fahrzeug an der Klärgrube und saugt den Klärschlamm aus den Kammern in seinen unersättlichen Leib. So eine Absaugung kostet für ein Einfamilienhaus im Mittel 150€, können aber auch mal 250€ werden. Dies sind Kosten, die sich vor allem bei technischen Kleinkläranlagen (SBR, Festbett, Wirbel-Schwebebett Tropfkörperanlagen) alle 2 - 4 oder im günstigsten Fall alle 6 Jahre wiederholen. Die Ausfaulgruben , die den Klärteichen, Filtergräben oder Pflanzenkläranlagen vorgeschaltet sind, benötigen im Regelfall weniger Schlammentsorgung. Trotzdem empfindet jeder Hausbesitzer die Ausgaben dafür als unerquicklich und überflüssig. Das soll sich, wenn es nach KLÄR-KONTOR-NORD geht, in Zukunft ändern. Denn seit 2010, wie schon oben erwähnt, wird von KKN, im Rahmen der turnusmäßigen Kläranlagenwartung, in einige ausgesuchte Klärgruben ein Klärschlamm Ausfaulbeschleuniger zugesetzt. Vergleichbar ist, wie die Gartenbesitzer wissen, eine seit Jahrzehnten praktizierte Kompostbehandlung durch eine handelsübliche "Anschubkompostierung". Ähnlich, im Ergebnis nur umgekehrt, wirkt der Klärschlamm-Ausfaulbeschleuniger von KLÄR-KONTOR-NORD, als natürlicher Schlammentsorger. Nachdem der Klärschlamm in der Zwei oder Dreikammer-Klärgrube eine ausreichende Höhe erreicht hat, nehmen wir eine abgemessene Menge des Ausfaulbeschleunigers in Form von Flüssigkeit und schütten ihn in die erste Kammer, also direkt in die Feststoffe der Klärgrube hinein. Nach einiger Zeit wird das Grauwasser in der Klärgrube ein wenig schmutzig weiß. Der Ausfaulbeschleuniger beginnt seine Arbeit. Einige Tage späterm, manchmal auch schon am gleichen Tag, nimmt das Wasser und der Schlamm wieder seine normale Farbe an. Wir bemerken aber, dass sich der Klärschlamm vom Grund der Klärgrube langsam löst. Nach einiger Zeit ist der Klärschlamm bis auf einen geringen Rest verschwunden. Der 5-10cm hohe Schwimmschlamm, der auf der ersten Kammer vor sich hin fault und deren Faulteile zu gegebener Zeit auf den Boden sinken, ist davon unberührt. Der natürliche Kreislauf innerhalb der Klärgrube wird durch den Klärschlamm-Ausfaulbeschleuniger erhalten und verstärkt. Ein weiterer Vorteil ist die wirklich extreme Verbesserung der Ablaufwerte des Abwassers. Die Messungen des Abwassers belegen eine Verbesserung der Wasserqualität die an die Werte von Flußwasser heranreicht oder mehr. Also, eine rundum positive Mitteilung für Hausbesitzer mit Kleinkläranlagen. Aber, wie ist der Preis, kann Recource und das wichtigste, Geld eingespart werden?,Selbstverständlich, die Kosten der Schlammensorgung fallen ja ganz weg und es bleiben nur die Kosten für den Klärschlamm-Ausfaulbeschleuniger. Für eine Wohneinheit (Klärgrube 3-6m³) werden das jährlich 26€ bzw. 29€ im Versand, mehr an Wartungskosten sein. Ist diese ökologisch seichte Schlammentsorgung überall und bei jedem dezentralen Kleineinleiter möglich? Im Grunde ja.
|

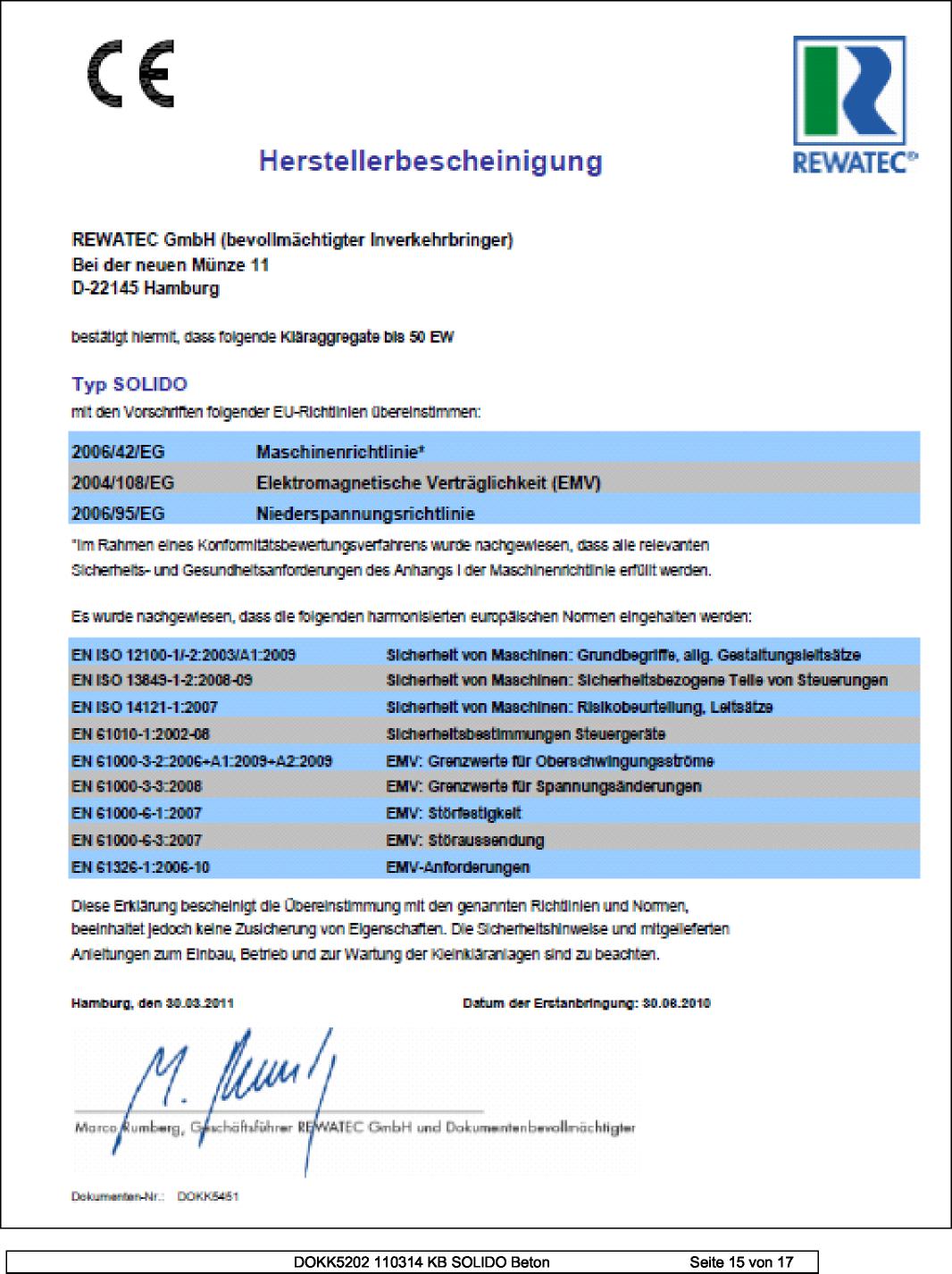

11. Herstellerbescheinigung
