Unser Kontakt in:

SOLIDO® Kit

Nachrüstsatz für vollbiologische SBR — Kleinkläranlagen
für 4-50 EW

Artikel

Beschreibung

Preis inkl. MwSt.

Vorhandene Klärgrube

So-Ki-6

2-6Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole.Inkl.  15m Steurungskabel.

1.850,00€

4-5m3

So-Ki-10

6-10Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole.   Inkl. 15m Steuerungskabel.

2.049,00€

5-8m³

So-Ki-14

10-14Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole .  Inkl. 15m Steuerungskabel.

2.249,00€

8-10m3

So-Ki-18

14-18Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole .  Inkl. 15m Steuerungskabel.

2.549,,00€

10-14,5-³

So-Ki-26

18-26Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole.  Inkl. 15m Steuerungskabel.

2.749,00€

14,5-18,5m³

So-Ki-36

26-36Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole.  Inkl. 15m Steuerungskabel.

3.949,00€

18,5-25m³

So-Ki-50

36-50Ew SBR Druckluft-Anlage luftdicht verschlossener Kapsel auf Klärgrubenwand montiert mit Linearverdichter auf offener Wandkonsole.  Inkl. 15m Steuerungskabel.

1. Kurzbeschreibung

Allgemeines

Der SBR-Nachrüstsatz SOLIDO arbeitet nach dem Belebtschlammverfahren im Aufstaubetrieb (engl.: SBR „Sequenzing Batch Reactor"). Er wird in mehreren Varianten für

2 — 50 Einwohner angeboten.

Zulassungen

Allgemeine bauaufsichtliche Zulassungen Z-55.3-365, -364 und -363 vom Deutschen Institut für Bautechnik (DIBt) für die Ablaufklassen C, N und D

Reinigungsklasse

SOLIDO erfüllt die Reinigungsklassen C, N und D (Kohlen- und Stickstoffabbau sowie zusätzlich Denitrifikation) und ist maximal in der Lage folgende Anforderungen an die Qualität des ablaufenden gereinigten Abwassers einzuhalten:

BSB5: 5 20 mg/I aus einer Stichprobe, homogenisiert CSB: s 90 mg/I aus einer Stichprobe, homogenisiert NH4-N: 5 10 mg/I aus einer 24 h-Mischprobe, filtriert Nanorg: 5 25 mg/I aus einer 24 h-Mischprobe, filtriert

Fertigung

SOLIDO wird hergestellt durch die ROTA GmbH, Am Gammgraben 2, 19258 Boizenburg.

Garantie

3 Jahre Werksgarantie für die elektrischen Teile wie Belüfter, Pumpen und Steuerung, bei Inbetriebnahme und Wartung durch einen von REWATEC autorisierten Fachbetrieb.

Funktionsweise

SOLIDO hat immer zwei getrennte Kammern. Die erste dient als Schlammspeicher und Puffer, in der zweiten findet der Reinigungsprozess statt. Das SBR-Klärsystem SOLIDO sorgt dort mittels eines Rohrbelüfters für die Sauerstoffversorgung der Mikroorganismen. Diese verwandeln die Inhaltsstoffe im Abwasser in absetzbaren Belebtschlamm. Der entstehende Überschussschlamm wird während der Behandlung in die erste Kammer zurückgepumpt. Die Reinigung erfolgt chargenweise in Zyklen von jeweils 6 Std. und wird von einer speicherprogrammierbaren Steuerung geregelt. Die patentierte Bauweise der Druckluftheber ermöglicht es, Rückspülungen vor jeder Betätigung durchzuführen. Der Abtrieb von Belebtschlamm aus dem SBR-Reaktor wird dadurch erheblich reduziert bzw. ein Verstopfen des Beschickungs-Hebers wirksam vermieden.

Energieverbrauch

Das SBR-Klärsystem SOLIDO besitzt einen Verdichter mit einer elektrischen Leistung zwischen 39 und 210 Watt (ja nach Anlagengröße), zwei Magnetventile, eine Steuerung sowie optional einen Schwimmerschalter (SOLIDO Sensor). Aufgrund der effizienten Ausnutzung der Druckluft liegt der Energieverbrauch je nach gewünschter Abbauleistung und tatsächlicher Auslastung bei nur ca. 50 kWh pro Einwohner und Jahr für die Ablaufklasse C. Das entspricht einem Kostenaufwand von 13,50 € pro EW und Jahr (bei einem Strompreis von 0,27 €/kWh).


Sparbetrieb (bei Version SOLIDO Sensor mit Schwimmerschalter)

Wenn über einen gewissen Zeitraum kein Abwasserzufluss stattfindet, wird automatisch die Belüftungszeit reduziert. Durch diesen Sparbetrieb werden die Mikroorganismen auch während Urlaubszeiten am Leben erhalten. Gleichzeitig wird Energie gespart.

Wartung und Probenahme

Gemäß DIBt-Zulassung muss die Kleinkläranlage SOLIDO 2-mal pro Jahr gewartet werden. Im Rahmen der Wartung wird der Zeitpunkt der Schlammabfuhr aus der ersten Kammer festgelegt. Diese erfolgt je nach Auslastung und Baureihe alle 6 — 24 Monate. Die Probenahme erfolgt durch die Entnahme des Inhalts aus dem integrierten Probenahme-Behälter. Dieser wird jeweils bei Klarwasserabzug alle 6 Std. ausgetauscht, so dass jederzeit eine aktuelle Probe vorliegt.

Montagehinweise

Das SBR-Klärsystem SOLIDO wird mit Hilfe eines steckerfertigen Kabels (15 m oder 30 m Länge) mit der Anlagensteuerung verbunden. Dafür sollte ein Kabelschutzrohr (DN50 — DN100) vorgesehen werden.

Das Steuergerät wird netzseitig in eine mit einem separaten FI-Schutzschalter (30mA) abgesicherte Steckdose eingesteckt, die über einen funktionierenden PE-Leiter verfügen muss. Weitergehende Informationen zum Einbau entnehmen Sie bitte Kapitel 8 und der Technischen Dokumentation SOLIDO.

Betreiberpflichten

Neben allgemeinen Sorgfaltspflichten wie der Vermeidung der Einleitung unsachgemäßer Stoffe wie z.B. Chemikalien und sonstiger Störstoffe, hat der Betreiber sicherzustellen, dass sich die Anlage in Betrieb befindet. Monatlich sind Sichtkontrollen durchzuführen und im Betriebstagebuch zu vermerken. Die Laufzeiten der Anlage werden automatisch in das Betriebstagebuch der Steuerung gespeichert. Zusätzlich ist aber das Führen eines schriftlichen Betriebstagebuches durch die Wasserbehörden vorgeschrieben!

Genehmigung

Voraussetzung für den Betrieb einer Kleinkläranlage ist die Erteilung einer wasserrechtlichen Erlaubnis durch die untere Wasserbehörde sowie die Abnahme / Inbetriebnahme durch einen Fachbetrieb.

3. Prinzip-Darstellungen / Schnittzeichnungen

HINWEIS: nur "Prinzip-Darstellungen"

(gezeichnete Heber entsprechen nicht exakt der aktuellen Ausführung!)

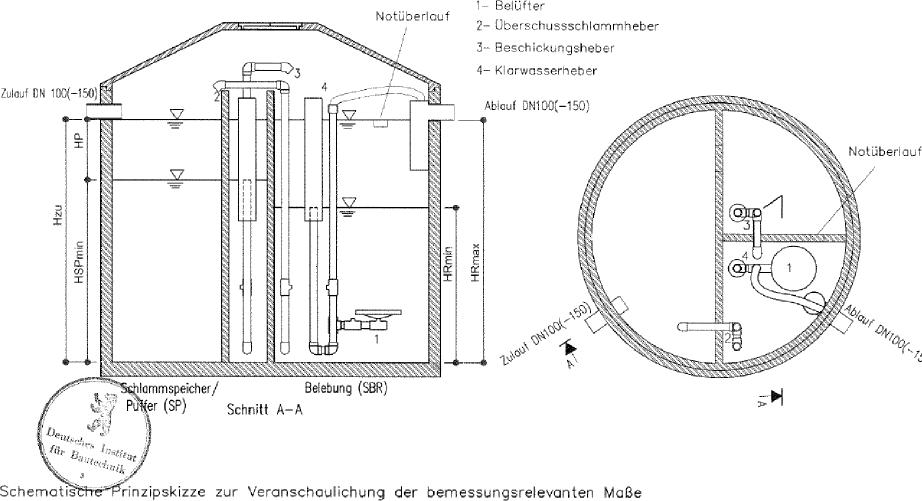

Einbehälter-Anlage mit 1/2 -Kammer für SBR

Textfeld: Textfeld: Einbehälter-Anlage mit 1/4-Kammer für SBR

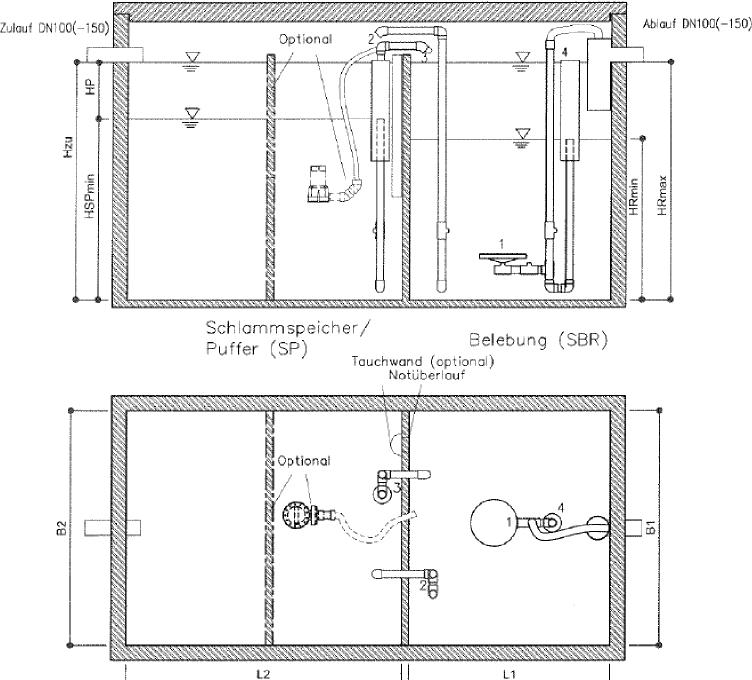

Einbehälter-Anlage als Rechteckgrube

Textfeld: Textfeld: Zweibehälter-Anlage


 Produktübersicht SOLIDO Nachrüstsätze

zusätzl. Rohrbelüfter 750, DN16 (3,50m), T-Stück,

2 Absperrhähne

1,70 m2

HP-120
HP-150
HP-200

ca. 95-100cm

BEL7516Z

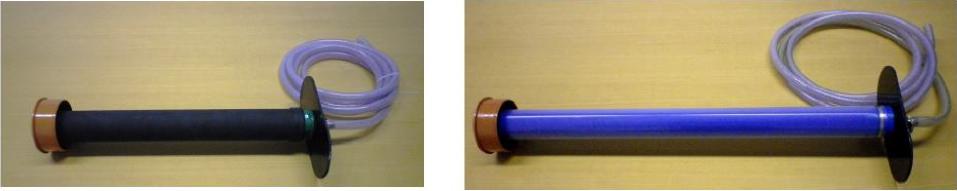

Textfeld: Rohrbelüfter 500                                                                       Rohrbelüfter 750

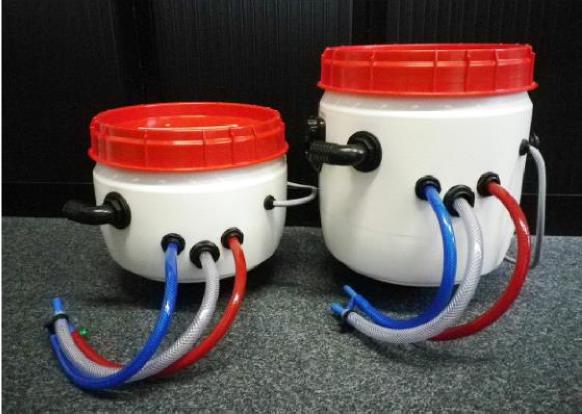

7. Technische Daten SOLIDO Technik-Kapseln

Textfeld: Klasse C Klasse N/D Gewicht??XP-60 6 EVV 5 EVV 7,5 kg??XP-80 10 EVV 7 EVV 7,5 kg???? Textfeld: Klasse C Klasse ND Gewicht??HP-120 14 EW 10 EW 12,0 kg??HP-150 18 EW 12 EVV 12,5 kg??HP-200 26 EW 20 EVV 12,5 kg????

8. Hinweise zur Montage im Betonbehälter

Vorbereitung des Einbaus

Eine Altanlage ist zu entleeren und zu säubern. Eventuell müssen vorhandene Durchtrittsöffnungen verschlossen und auf anderer Höhe neue hergestellt werden. Die Dichtigkeit des kompletten Betonbehälters nach einem evtl. Umbau inklusive der Trennwände ist nach einschlägigen Normen zu prüfen und zu dokumentieren.

Bei Nachrüstung von neuen Betonbehältern sind die Richtlinien des Behälterherstellers zu beachten.

Detaillierte Hinweise zur Montage des SOLIDO Kit finden Sie in der Technischen Dokumentation SOLIDO, die im Lieferumfang enthalten ist.

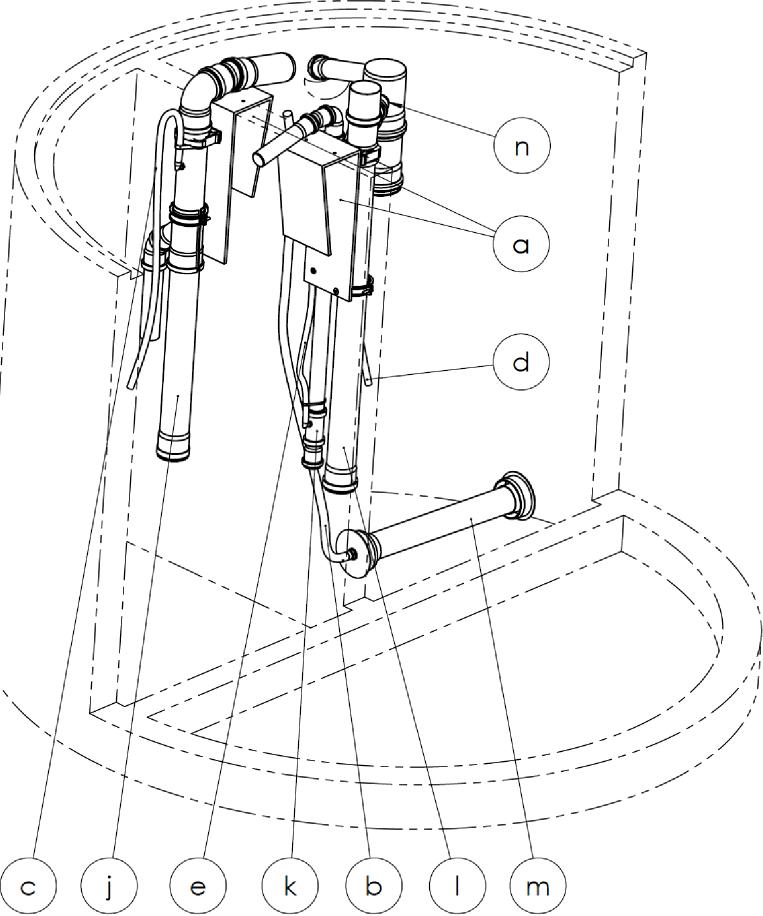

Abb.: Nachrüstung SOLIDO Kit Hebersätze mit Belüfter
